Drivhusrammebeslag fra Kina for holdbare og stabile drivhusstrukturer

YS STÅLproduserer drivhusrammebeslag for tunneldrivhus, multi-span kommersielle drivhus, skyggehus, hagedrivhus og polytunneler. Produktene er designet for å redusere boring og sveising på stedet, noe som muliggjør raskere montering med standard håndverktøy. Beslagene bruker et klem-og-bolt-prinsipp som gir sterkt mekanisk grep uten å skade det galvaniserte laget av rørene.

Kjernematerialestandarder

Basisstålkvaliteten påvirker direkte styrken og holdbarheten til en drivhusrammebeslag. YS STEEL bruker tre primære stålkvaliteter avhengig av beslagstype og nødvendig lastekapasitet.

• Q195 stål:Brukes til lette klemmer, rørsadler og små braketter. Den gir god formbarhet og egner seg for hobbydrivhus og områder med lite vind.
• Q235 stål:Standardvalget for de fleste drivhusrammebeslag. Det gir en utmerket balanse mellom strekkstyrke, sveisbarhet og kostnad. Den brukes til mønekoblinger, bunnplater, tverrkoblinger og takrennebraketter.
• SPCC kaldvalset stål:Brukes der det kreves presis dimensjonstoleranse og jevn overflatefinish. SPCC-beslag er vanlige i forgalvaniserte produkter og pulverlakkerte drivhussett for detaljhandel.

Sammenligning av kjemisk sammensetning

Mekaniske egenskaper

Dimensjonsparametere og rørkompatibilitet

Et av de vanligste installasjonsproblemene er å velge en armatur som ikke samsvarer med den faktiske ytre diameteren til drivhusrøret. YS STEEL standard drivhusrammebeslag er kompatible med følgende ytre rørdiametre.

• 19 mm
• 22 mm
• 25 mm
• 32 mm
• 38 mm
• 42 mm
• 48 mm
• 50 mm
• 60 mm
• 76 mm

Hver armaturmodell har et definert rør-OD-område. For eksempel kan en 25–32 mm tverrkobling akseptere både 25 mm og 32 mm rør, mens en fast 42 mm mønekobling er bearbeidet spesielt for 42 mm rør. Den innvendige diameteren til klemmen er litt større enn rørets OD for å tillate galvaniseringstykkelse og enkel montering, men ikke så stor at det reduserer kontakttrykket.

Dimensjonstoleransetabell

Hovedproduktkategorier og spesifikasjoner

Drivhusrammebeslagene fra YS STEEL er delt inn i åtte hovedkategorier. Hver kategori inkluderer flere modeller basert på rørstørrelse, vinkel og finish.

Ridge-koblinger

Mønekoblinger forbinder takrørene på toppen av drivhuset. De leveres vanligvis som enheter med fast vinkel eller justerbar vinkel. Standard vinkler er 45°, 60°, 90° og 120°. Koblingskroppen er stemplet av Q235 stål og varmgalvanisert etter sveising. Boltehull aksepterer M8 eller M10 festemidler avhengig av modell.

Bunnplater og ankerføtter

Grunnplater overfører den vertikale lasten til drivhusrammen til bakken eller betongfundamentet. De er produsert av 2,0–3,0 mm tykk Q235 stålplate og kan leveres med forhåndsstansede ankerhull for M10 eller M12 jordbolter. Standard grunnplatestørrelser er 100×100 mm, 120×120 mm og 150×150 mm.

Krysskoblinger

Tverrkoblinger forbinder to rør som krysser hverandre i 90° vinkel. De er ofte brukt til purlinforbindelser og takavstivninger. Koblingen bruker en todelt klemmedesign med fire bolter. Standardmodeller dekker rørkombinasjoner fra 22×22 mm opp til 48×48 mm.

Rørklemmer og saler

Rørklemmer fester rør til flate overflater eller til andre rør. Sadelklemmer brukes til å feste purliner til sperrer. Klemmebredden varierer fra 20 mm til 50 mm avhengig av belastningen. Materialtykkelse varierer fra 0,8 mm for lette sadelklemmer til 1,5 mm for strukturelle rørklemmer.

Purlin klipp

Purlin klips koble horisontale purlins til hovedbuerørene. De tillater rask installasjon uten å bore gjennom røret. Klipsen vikler seg rundt buerøret og gir et flatt sete for purlinen. Standard purlin klips støtter rør OD fra 25 mm til 50 mm.

Rennefester

Rennebeslag brukes i flerspenns drivhus for å støtte opp renneprofilen og koble sammen tilstøtende takbuer. Disse beslagene er laget av 2,0–3,0 mm varmgalvanisert stål og er designet for høy vertikal belastning. Standardmodeller passer til 32 mm, 42 mm, 48 mm og 60 mm buerør.

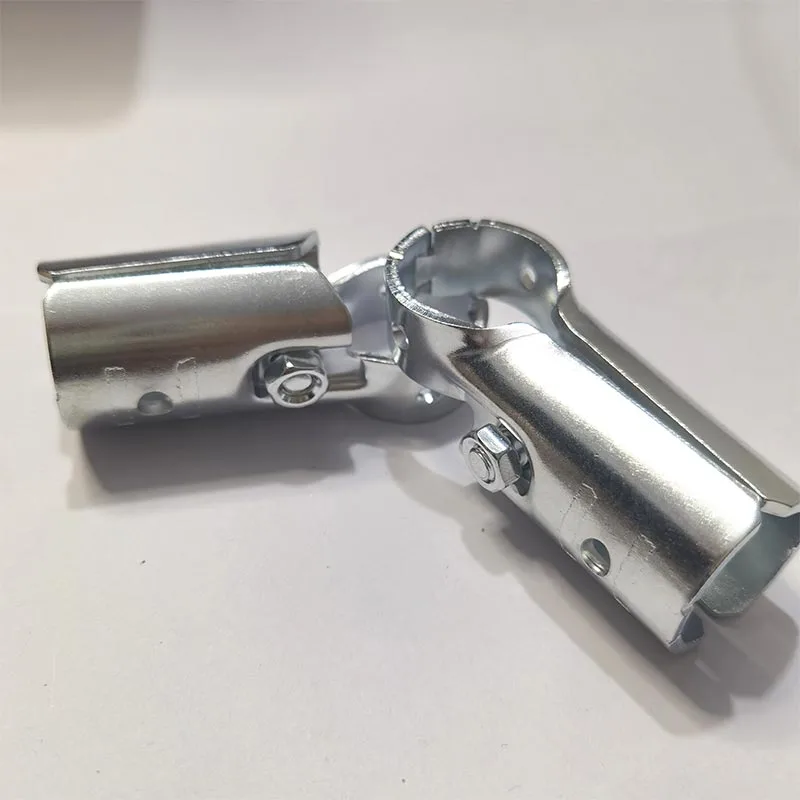

Svingbare ledd

Svingledd tillater vinkeljustering mellom to rør. De brukes ofte til knestøtter og diagonal vindavstivning. Skjøten kan rotere fra 0° til 180° og låses i posisjon med en sentral bolt. Standardmodeller har plass til 22 mm, 25 mm, 32 mm, 42 mm og 48 mm rør.

Vinkelstagbeslag

Vinkelbeslag forsterker hjørneforbindelser og motstår sidebevegelser. De leveres som 45° eller 90° faste braketter eller som justerbare vinkelplater. Beslagets tykkelse er typisk 1,5–2,5 mm, med varmgalvanisert eller pulverlakkert finish.

Oversiktstabell for produktutvalg

Overflatebehandling og korrosjonsbeskyttelse

Drivhusmiljøer er varme og fuktige, noe som akselererer metallkorrosjon. Overflatebehandlingen av drivhusrammebeslag avgjør hvor mange år strukturen vil forbli sikker og visuelt akseptabel. YS STEEL tilbyr tre hovedoverflatefinisher.

Forgalvanisert finish

Forgalvaniserte beslag er laget av stålplate som er galvanisert før stansing og forming. Sinklaget er tynt, men jevnt, typisk 10–20 μm. Denne finishen er kostnadseffektiv og fungerer godt for små hobbydrivhus, midlertidige strukturer og tørt innlandsklima. Kuttekanter kan over tid vise lett korrosjon, som kan etterbehandles med sinkrik maling.

Varmgalvanisert overflate

Varmgalvaniserte beslag formes først og senkes deretter ned i smeltet sink. Det resulterende sinklaget er 40–85 μm tykt og dekker alle overflater, inkludert kanter og sveisepunkter. Dette er den anbefalte finishen for kommersielle drivhus, kystområder, områder med høy luftfuktighet og enhver struktur som forventes å vare i mer enn 10 år. Den mattgrå overflaten gir også utmerket slitestyrke under transport og installasjon.

Pulverlakkert finish

Pulverlakk påføres over en forgalvanisert eller sinkbelagt base. Polyesterpulverlaget er 80–120 μm tykt og er tilgjengelig i grønn, svart, grå og tilpassede RAL-farger. Pulverlakkerte drivhusrammer brukes i hagesentre, utstillingsdrivhus og boligprosjekter hvor utseende er like viktig som funksjon.

Ytelsestabell for overflatefinish

Lastekapasitet og strukturell ytelse

Belastningskapasitet til drivhusrammebeslag er ikke en enkelt fast verdi. Det avhenger av monteringstype, ståltykkelse, boltkvalitet, rørdiameter og rammegeometri. YS STEEL gir tekniske anbefalinger basert på vanlige drivhusdesign.

• Vertikal belastning av mønekobling:1 200–2 500 N per kobling avhengig av rørdiameter og boltstørrelse.
• Bunnplate vertikal belastning:2 000–5 000 N per plate på betongfundament med M12-ankre.
• Tverrkoblingsskjærbelastning:800–1 800 N per kobling.
• Løftemotstand for Purlin klips:500–1 200 N avhengig av klipsbredde og materialtykkelse.
• Takrennebrakett vertikal last:1 500–3 500 N per brakett.
• Svingleddets bøyemoment:20–60 N·m avhengig av rørstørrelse og boltspenning.

For områder med mye vind og mye snø bør rammedesignet inkludere diagonal avstivning, redusert monteringsavstand og ekstra forankringspunkter. YS STEEL-ingeniører kan gjennomgå rammetegninger og gi spesifikke tilpasningsanbefalinger for vindhastigheter opp til 160 km/t og snøbelastninger opp til 75 kg/m².

Festespesifikasjoner

De fleste drivhusrammebeslag fra YS STEEL leveres med matchende bolter, muttere og skiver. Festekvaliteten er tilpasset belastningsklassen for montering.

Kvalitetskontrollprosess

Hvert parti av drivhusrammebeslag går gjennom en dokumentert kvalitetskontrollprosess før forsendelse. QC-flyten inkluderer følgende inspeksjonspunkter.

• Råvaresertifikat og tykkelsessjekk
• Første del dimensjonal inspeksjon etter stempling
• Sveisepunkt visuell og styrketest for sveisede koblinger
• Test av galvaniseringstykkelse med en magnetisk måler
• Saltspray-korrosjonstest prøver hver 5000 stykker
• Monteringstilpasningstest med standard galvanisert rør
• Boltmomenttest på tilfeldig valgte monteringsprøver
• Inspeksjon av sluttemballasje og fraktmerke

Hver forsendelse inkluderer en detaljert inspeksjonsrapport og materialsertifikat på forespørsel. YS STEEL opprettholder ISO 9001-sertifisering for kvalitetsstyring og kan gi tredjepartsinspeksjon av SGS, BV eller TUV for store bestillinger.

Installasjonsretningslinjer

Riktig installasjon er avgjørende for langsiktig rammestabilitet. Følgende faglige retningslinjer hjelper drivhusbyggere med å unngå de vanligste monteringsfeilene.

• Velg riktig beslag for rørets ytre diameter. En løs tilpasning reduserer klemkraften og tillater rørbevegelse.
• Før rørene helt inn i koblingen til de når innvendig stopp eller full klemdybde.
• Stram først alle boltene delvis, juster rammen, og bruk deretter endelig dreiemoment i diagonal sekvens.
• Ikke overskrid det anbefalte boltmomentet. Overstramming kan strippe gjenger eller deformere koblingen og røret.
• For justerbare vinkelbeslag, lås vinkelen etter den endelige rammejusteringen for å unngå utilsiktet forskyvning.
• I kystmiljøer, skyll rammen med ferskvann hver tredje måned for å fjerne saltavleiringer.
• Reparer eventuelle oppskrapte eller kuttede galvaniserte kanter med kald sinkspray ved installasjon og under årlig vedlikehold.

Vanlige applikasjoner

YS STÅL drivhusrammebeslag brukes i et bredt spekter av beskyttede landbruks- og hagekonstruksjoner.

• Enkeltspenns tunneldrivhus:Mønekoblinger, bunnplater og rørklemmer danner det buede taket og sidestrukturen.
• Multi-span kommersielle drivhus:Takrennebraketter, takrenner og tverrkoblinger skaper det modulære tak- og rennesystemet.
• Skyggehus:Svingeledd og vinkelavstivningsbeslag støtter skyggeduksrammer og diagonalavstivning.
• Hage drivhus:Pulverlakkerte mønekoblinger og bunnplater matcher boligens estetikk samtidig som de gir strukturell støtte.
• Polytunneler:Forgalvaniserte rørklemmer og salklemmer fester polyetylenfilmlåsekanaler til rammen.

Ofte stilte spørsmål

Hvilke rørstørrelser støtter YS STEEL drivhusbeslag?

Standard drivhusrammebeslag støtter rørets ytre diameter fra 19 mm til 76 mm. De mest brukte størrelsene for drivhuskonstruksjon er 25 mm, 32 mm, 42 mm og 48 mm. Hver tilpasningsmodell har et spesifikt rør-OD-område oppført i produktspesifikasjonen. For ikke-standard rørdimensjoner kan YS STEEL utvikle tilpasset verktøy og produsere kompatible beslag innen 30–45 dager, avhengig av designkompleksiteten.

Hvordan velger jeg mellom forgalvanisert og varmgalvanisert beslag?

Forgalvaniserte beslag er laget av stålplate som er galvanisert før forming. De har et tynnere sinklag på 10–20 μm og egner seg best for små hobbydrivhus, midlertidige konstruksjoner og tørre innlandsområder. Varmgalvaniserte beslag formes først og dyppes deretter i smeltet sink, og skaper et 40–85 μm belegg som dekker alle kanter og sveisepunkter. For kommersielle drivhus, kystområder, miljøer med høy luftfuktighet eller enhver struktur som forventes å vare i mer enn 10 år, er varmgalvaniserte armaturer det sterkere langsiktige valget.

Kan jeg bruke YS STEEL drivhusrammebeslag med PVC- eller aluminiumsrør?

Ja, så lenge rørets ytre diameter passer til koblingsstørrelsen. Beslagene er først og fremst designet for stålrør, men de kan klemme PVC- eller aluminiumsrør når veggtykkelsen er tilstrekkelig til å håndtere boltkompresjon. For tynnvegget aluminium, bruk et lavere tiltrekkingsmoment eller sett inn en gummihylse for å forhindre rørdeformasjon. Bekreft alltid den faktiske rørets OD før bestilling, fordi nominelle PVC-rørstørrelser ofte avviker fra stålrørets OD-standarder.

Er beslagene kompatible med andre drivhussettmerker?

I de fleste tilfeller, ja. YS STEEL drivhusrammebeslag følger vanlige standarder for ytre diameter på rør som brukes av drivhussettprodusenter over hele verden. Imidlertid kan monteringsformer, bolthullsavstand og klemmebredder variere mellom merkene. Før du bestiller, del din eksisterende rørdiameter, rammetegninger og bilder av de originale beslagene. YS STEEL kan bekrefte kompatibilitet eller foreslå en tilsvarende modell fra standardutvalget.

Hva er minimum bestillingsmengde og ledetid?

For standard drivhusrammebeslag er minimum bestillingsantall 500 stk per modell. Blandede modellbestillinger i hele kartonger aksepteres. Prøvebestillinger på 5–20 stykker er tilgjengelige for testing og dimensjonskontroll. Standard produksjonstid er 15–25 dager etter innskuddsbekreftelse. Egendefinerte størrelser, spesialbelegg eller privat emballasje kan forlenge leveringstiden til 30–45 dager avhengig av ordrevolum og verktøykrav.

Inkluderer beslagene bolter, muttere og skiver?

De fleste YS STEEL drivhusrammebeslag leveres komplett med matchende bolter, muttere og skiver med mindre kunden spesifiserer noe annet. Standard boltkvaliteter er 4,8 og 6,8, med 8,8 tilgjengelig for høylast møne- og renneforbindelser. Festemidler i rustfritt stål og tilpassede gjengetyper kan oppgis separat. Hvis du foretrekker å kjøpe festemidler lokalt, kan beslag også leveres uten maskinvare.
